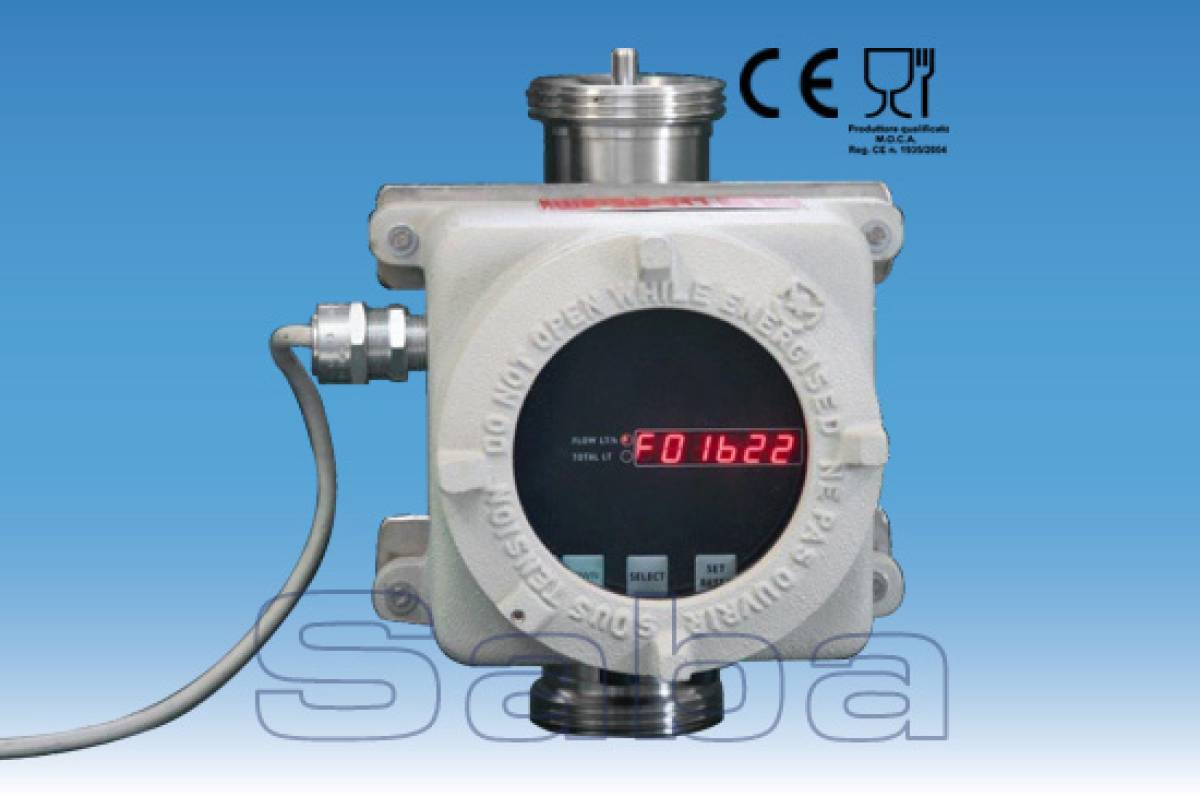

Flussimetro E Contalitri Sa 91 TE EX (ANTIDEFLAGRANTE) (mod. Sa 91 TE EX)

Il flussimetro elettronico saba dispone della visualizzazione tramite display a sette segmenti rossi a sei cifre, visibili anche in lontananza, che mostrano la portata istantanea del prodotto, della quantità di prodotto totalizzata e della quantità percentuale. Sono presenti inoltre due led rossi: quello in alto acceso indica la funzionalità di flusso (litri/ora), quello in basso acceso indica la funzionalità totalizzatore (litri o ettolitri deflussi).

  • Tutte le funzioni sono impostabili tramite due pulsanti
  • Tecnologia a microcontrollore e comunicazione remota 4-20 mA
  • Azzeramento del totalizzatore locale e contatti puliti in uscita di start e stop flusso o di allarme



Lo strumento permette:
  1. La lettura istantanea della portata del prodotto in litri all’ora
  2. La lettura della totalizzazione del prodotto defluito da un certo istante in litri o in ettolitri
  3. L’impostazione della soglia in litri o ettolitri del prodotto da misurare
  4. La sommatoria dei conteggi parziali del prodotto defluito. Il flussimetro è dotato di due contatti e di una uscita con segnale 4-20 mA

 CARATTERISTICHE TECNICHE:

Lo strumento deve essere montato in posizione verticale. La direzione del fluido è dal basso verso l’alto.

Parti a contatto col fluido: AISI 316

Custodia dell’indicatore: Allumionio verniciato

Grado di tenuta della custodia dell’indicatore: IP 65

Attacchi secondo norme alimentari: DIN - SMS - CLAMP - GAS -Flangiati PN 10-  PN 16 - UNI 2223

Campo di misura: 1-10

Precisione: 1% f.sc.

Temperatura d’esercizio: Il fluido da misurare può avere temperature comprese tra -10 e +300° C

Alimentazione: 24Vcc ±5%

Ripple: max 3%

Protezione: all’inversione di polarità

Uscita: 4-20mA, il 4mA corrisponde allo zero di flusso e il 20 mA al flusso max misurabile

Carico all’uscita max: 800 Ω

Protezione dell’uscita: al corto circuito

Indicatore: a 6 cifre a 7 segmenti LED rossi

Garanzia: su cono e galleggiante anni 5.

Custodia a tenuta stagna: Ø 150 mm

Portata lt/h:
DN 25 - 100/1000

▪DN 25 - 200/2000

▪DN 40 - 200/2000

▪DN 40 - 300/3000

▪DN 40 - 500/5000

▪DN 50 - 800/8000

▪DN 50 - 2000/16000

▪DN 65 - 2500/25000

▪DN 80 - 5000/50000

Descrizione del funzionamento: Display sette segmenti rossi con sei digit  che indicano: F = flusso (litri/ora), L = volume (in litri o ettolitri), t = Totale dei conteggi (portata istantanea o totalizzazione). Tasto SELECT (di sinistra): attiva il cambio della funzione/visualizzazione. Tasto SET- RESET(di destra): seleziona l’operazione o il cambio dei valori. Alimentazione: 24 Vcc. Uscita: 4-20 mA.



Flussimetro elettronico SA 91 TE EX approvato per utilizzo in aree con pericolo d’esplosione

Certificazione

II 2 G EX d IIC T

II 2 G D Ex tb IIIC
