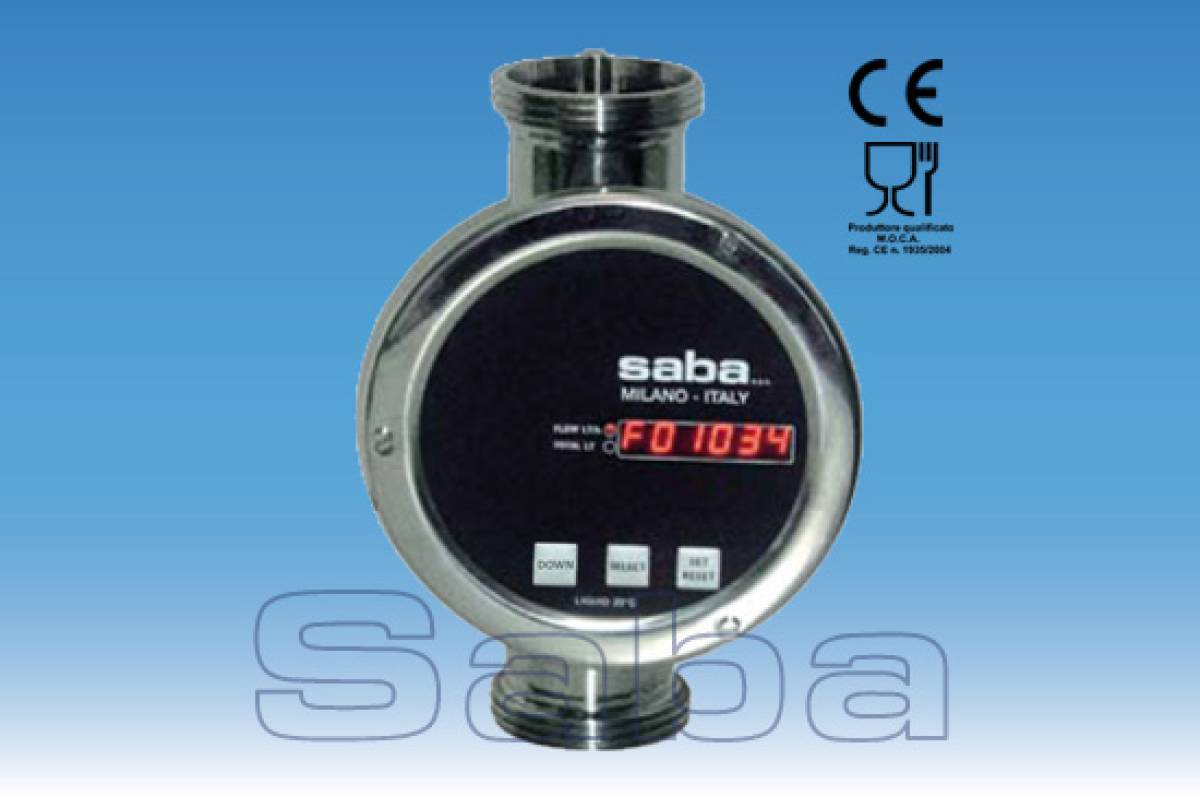

Flussimetro E CONTALITRI SA 91 TE (mod. Sa 91TE)
Il flussimetro elettronico saba dispone della visualizzazione tramite display a sette segmenti rossi a sei cifre, visibili anche in lontananza, che mostrano la portata istantanea del prodotto, della quantità di prodotto totalizzata e della quantità percentuale. Sono presenti inoltre due led rossi: quello in alto acceso indica la funzionalità di flusso (litri/ora), quello in basso acceso indica la funzionalità totalizzatore (litri o ettolitri deflussi).
- Tutte le funzioni sono impostabili tramite due pulsanti
- Tecnologia a microcontrollore e comunicazione remota 4-20 mA
- Azzeramento del totalizzatore locale e contatti puliti in uscita di start e stop flusso o di allarme
Lo strumento permette:
- La lettura istantanea della portata del prodotto in litri all’ora
- La lettura della totalizzazione del prodotto defluito da un certo istante in litri o in ettolitri
- L’impostazione della soglia in litri o ettolitri del prodotto da misurare
- La sommatoria dei conteggi parziali del prodotto defluito. Il flussimetro è dotato di due contatti e di una uscita con segnale 4-20 mA
CARATTERISTICHE TECNICHE:
Lo strumento deve essere montato in posizione verticale. La direzione del fluido è dal basso verso l’alto.
Parti a contatto col fluido: AISI 316
Custodia dell’indicatore: AISI 304
Grado di tenuta della custodia dell’indicatore: IP 65
Attacchi secondo norme alimentari: DIN - SMS - CLAMP - GAS -Flangiati PN 10- PN 16 - UNI 2223
Campo di misura: 1-10
Precisione: 1% f.sc.
Temperatura d’esercizio: Il fluido da misurare può avere temperature comprese tra -10 e +300° C
Alimentazione: 24Vcc ±5%
Ripple: max 3%
Protezione: all’inversione di polarità
Uscita:
- 4-20mA, il 4mA corrisponde allo zero di flusso e il 20 mA al flusso max misurabile
- uscita ad impulsi programmabile con larghezza impulsi intelligente
- comunicazione Modbus RTU - RS485
Carico all’uscita max: 800 Ω
Protezione dell’uscita: al corto circuito
Indicatore: a 6 cifre a 7 segmenti LED rossi
Garanzia: su cono e galleggiante anni 5.
Cassa a tenuta stagna: Ø 150 mm
Portata lt/h:
DN 25 - 100/1000
▪DN 25 - 200/2000
▪DN 40 - 200/2000
▪DN 40 - 300/3000
▪DN 40 - 500/5000
▪DN 50 - 800/8000
▪DN 50 - 2000/16000
▪DN 65 - 2500/25000
▪DN 80 - 5000/50000
Descrizione del funzionamento: Display sette segmenti rossi con sei digit che indicano: F = flusso (litri/ora), L = volume (in litri o ettolitri), t = Totale dei conteggi (portata istantanea o totalizzazione). Tasto SELECT (di sinistra): attiva il cambio della funzione/visualizzazione. Tasto SET- RESET(di destra): seleziona l’operazione o il cambio dei valori. Alimentazione: 24 Vcc. Uscita: 4-20 mA.
