TRANSMISSOR DE PRESSION (mod. Sa40E)

TRANSMISOR DE PRESIÓN SA 40E (MODELO SA40E)

Esta serie de instrumentos ha sido diseñada para la transmisión de presión.

Los transmisores de presión detectan la presión de líquidos y fluidos gaseosos al transformar el valor en una señal eléctrica. El sensor utilizado es piezorresistivo, que consiste en un puente de Wheatstone cuyas resistencias se difunden en un chip de silicio.

Transmisor de presión con sensor cerámico y señal calibrada, compensada y amplificada. Se suministran con salida de corriente.



CARACTERISTICAS TECNICAS:

Rango de medición: 1-1.6 - 2.5 - 4 - 6 - 10 - 16 - 20 - 25 - 40 - 60 - 100 bar.

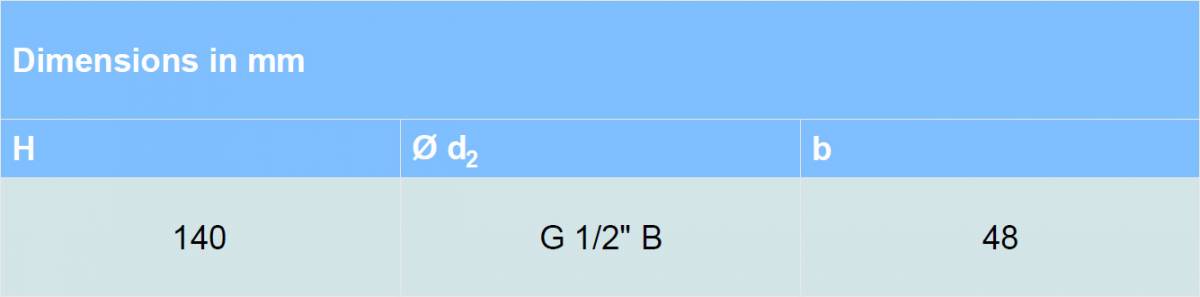

Conexión: 1/2 "conexión con rosca de gas o diafragma sanitario de acero inoxidable AISI 316, DN-SMS-CLAMP-FLANGE

Fuente de alimentación: 11 - 34VDC.

Salida: 4 - 20 mA - 0.5V.

Temperatura: 0 - 80 ° C. Para temperaturas más altas, electrónica separada.

Carcasa: acero inoxidable AISI 304.

Piezas en contacto con el fluido: acero inoxidable AISI 316.

Sobrepresión: 2 veces el rango de medición

Grado de protección: IP 65

Tiempo de respuesta: <4 ms (decantación); 150 ms (encendido)

Sensor de medida: piezoresistivo para campos ≤ 1.6 bar; Cerámica para campos> 1,6 bar.

Precisión: ± 0.5 f.s.

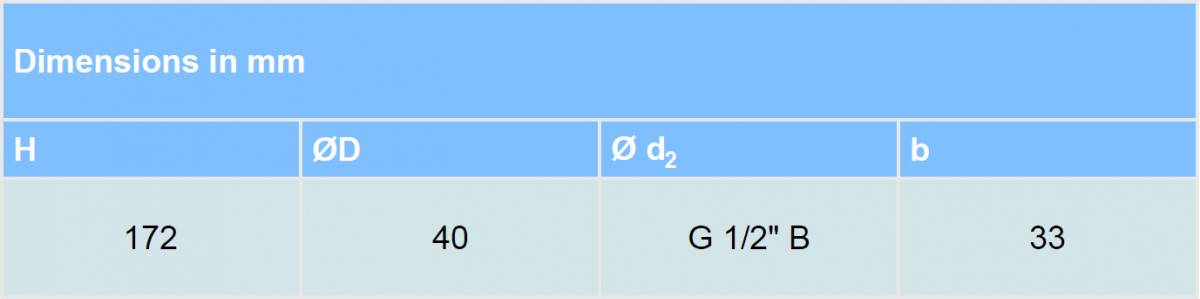

CONEXIONES AL PROCESO SANITARIA:
