FLUJÓMETRO SA 91 (mod. Sa 91)

Esta serie de instrumentos ha sido diseñada para medir el flujo de fluidos.

Los caudales medidos varían desde fracciones de m³ / h hasta 50 m³, con una precisión de medición de hasta el 1% del valor de escala total. La sensibilidad del instrumento también es muy alta: es posible medir un caudal igual a 1/10 del nominal.

Se pueden usar con fluidos de características químicas y físicas muy diferentes. No requieren mantenimiento. La limpieza interna no presenta ninguna dificultad ya que las superficies en contacto con el fluido son lisas y no hay zonas muertas.

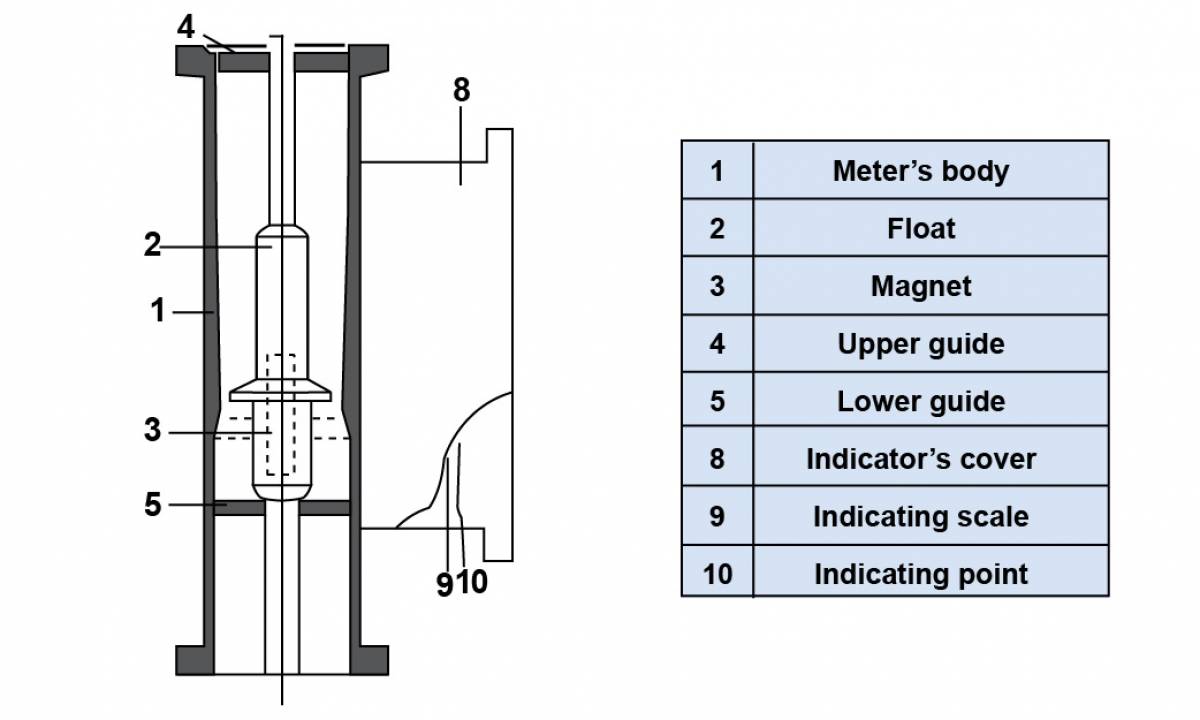

Los mecanismos cinemáticos están ubicados en un área del instrumento completamente sellada con respecto al fluido, ya que la transmisión de la señal del elemento sensible a los cinematismos tiene lugar a través de un campo magnético. Por esta razón, nuestras herramientas son particularmente adecuadas cuando se deben observar estrictas normas de higiene.

CARACTERÍSTICAS GENERALES DE LA CONSTRUCCIÓN

 Rango de medición: 1-10.

 Precisión: ± 1% f.s.

 Temperatura de funcionamiento: el fluido a medir puede tener una temperatura entre -10 y + 300 ° C.

Longitud de escala: 120 mm.

El instrumento debe estar montado en una posición vertical. La dirección del fluido es de abajo hacia arriba.

 Material de construcción: las piezas en contacto con el fluido están en AISI 316. Carcasa del indicador en AISI 304. Grado de protección del indicador IP 55.

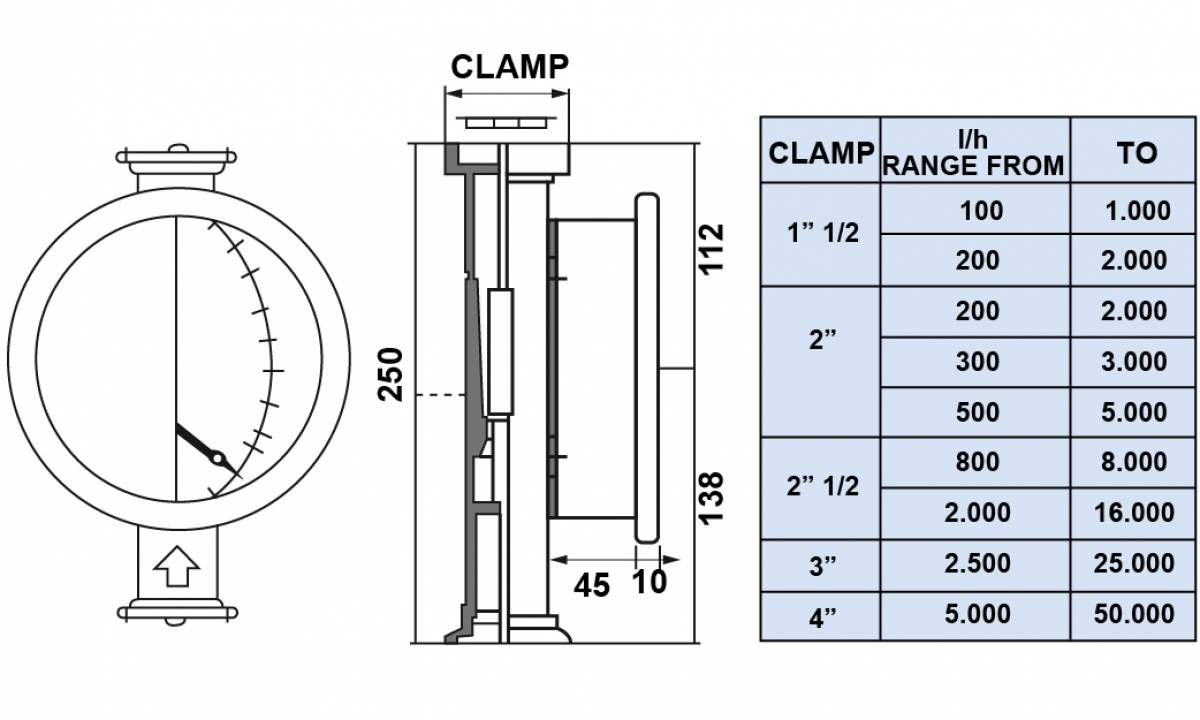

Conexiones: rosca según normas alimentarias: DN - SMS - ABRAZADERA - Brida GAS PN 10 - PN 16 - UNI 2223.

 Garantía: en cono y flotador 5 años.

 Estuche estanco: Ø 150 mm

 Velocidad de flujo l / h:

    DN 25 - 100/1000

    DN 25 - 200/2000

    DN 40 - 200/2000

    DN 40 - 300/3000

    DN 40 - 500/5000

    DN 50 - 800/8000

    DN 50 - 2000/16000

    DN 65 - 2500/25000

    DN 80 - 5000/50000
